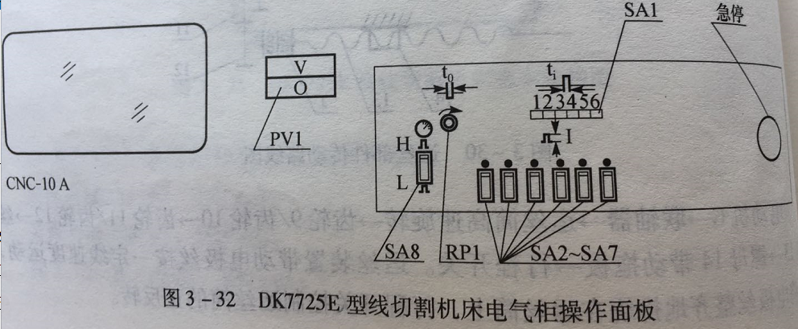

CNC精密機械加工機床電氣柜操作面板的組成

　　SA1一脈沖寬度選擇

　　SA２～SA７一功率管選擇

　　SA8一電壓幅值選擇

　　RP１一脈沖間隔調節

　　PV１一電壓幅值指示

　　急停按鈕一按下此鍵，機床運絲、水泵電機全停，脈沖電源輸出切斷。

　　CNC精密機械加工脈沖電源參數設置：

　　脈沖寬度ｔｉ選擇開關SA1共分六擋，從左邊開始往右邊分別為：

　　第一擋：5μｓ　    第二擋：15μｓ          第三擋：30μｓ

　　第四擋：50μｓ     第五擋：80μｓ          第六擋：120μｓ

　　在CNC數控車床加工中，功率管個數選擇開關SA2～SA7可控制參加工作的功率管個數，如六個開關均接通，六個功率管同時工作，這時峰值電流最大。如五個開關全部關閉，只有一個功率管工作，此時峰值電流最小。每個開關控制一個功率管。

　　一般情況下，CNC精密機械加工幅值電壓選擇開關SA8用于選擇空載脈沖電壓幅值，開關按至“L”位置，電壓為75V左右，按至“H＂”位置，則電壓為100V左右。

　　改變脈沖間隔t0調節電位器RP1阻值，可改變輸出矩形脈沖波形的脈沖間隔t0，即能改變加工電流的平均值，電位器旋置最左，脈沖間隔最小，CNC精密機械加工電流的平均值最大。

　　電壓表PV1，由0～150V直流表指示空載脈沖電壓幅值。
